一、新能源材料为什么需要 X射线衍射仪
新能源材料的性能不仅取决于化学成分，还与晶体结构、物相纯度、结晶度和结构稳定性密切相关。很多材料即使元素组成相同，只要晶型不同，电化学性能、导电性能、循环寿命和安全性都会出现明显差异。因此，在新能源材料研发和生产过程中，不能只依靠元素分析，还必须对材料结构进行检测。

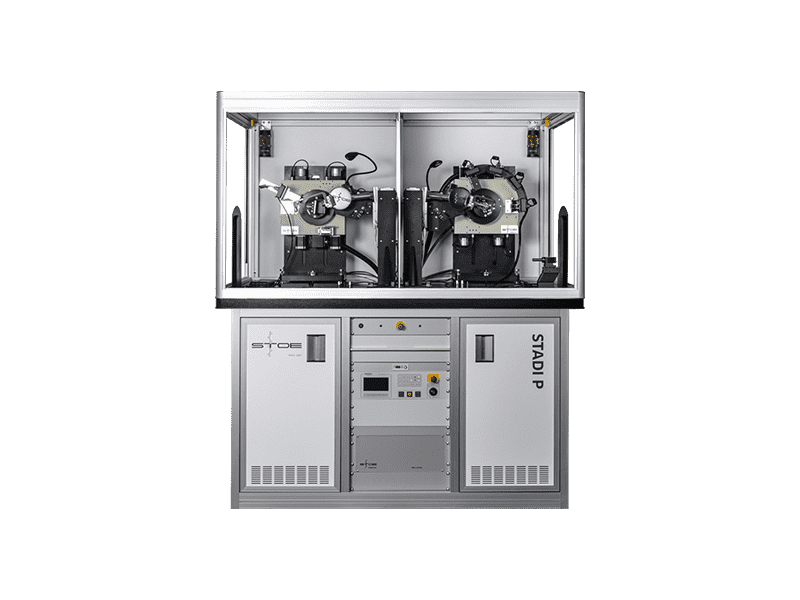

X射线衍射仪，简称 XRD，是新能源材料结构分析中非常常用的设备。它通过检测材料对 X射线产生的衍射信号，获得样品的衍射图谱，再根据衍射峰位置、强度和峰形判断材料的晶相组成和结构变化。对于锂电池材料、钠电池材料、固态电解质、氢能催化剂、光伏材料和超级电容材料，XRD 都具有重要应用价值。
二、在锂电正极材料中的应用重点
锂电正极材料是 XRD 应用最集中的领域之一。常见正极材料包括磷酸铁锂、三元材料、钴酸锂、锰酸锂和富锂锰基材料等。这些材料在合成过程中需要经过混合、烧结、气氛控制和后处理，不同工艺条件会直接影响最终晶体结构。
以磷酸铁锂为例，XRD 可以判断是否形成橄榄石结构，是否存在磷酸铁、氧化铁、焦磷酸盐等杂相。如果杂相较多，可能会影响材料容量、倍率性能和循环稳定性。通过比较不同烧结温度和保温时间下的 XRD 图谱，可以帮助研发人员优化合成工艺。
对于三元正极材料，XRD 可以分析层状结构是否完整，阳离子混排程度是否较高，以及材料烧结是否充分。衍射峰位置、峰强比例和峰形变化，都可以反映材料晶格参数和结构有序程度。企业在生产质检中，也常用 XRD 判断不同批次三元材料的一致性。
三、在钠离子电池材料中的应用重点
钠离子电池材料近年来发展较快，对结构分析的需求也越来越高。钠电正极材料常见结构包括层状氧化物、聚阴离子型材料和普鲁士蓝类材料。不同结构类型的材料在容量、倍率性能、循环寿命和空气稳定性方面差异明显。
X射线衍射仪可以帮助判断钠电正极材料属于 O3 型、P2 型还是其他结构类型，也可以检测材料中是否存在杂相或结构转变。对于普鲁士蓝类材料，XRD 可用于分析晶型、结晶度和结构完整性，为材料改性和工艺优化提供依据。
在钠电材料充放电研究中，XRD 还可以用于追踪钠离子嵌入和脱出过程中晶体结构的变化。如果配合原位电化学附件，可以实时观察材料在充放电过程中的相变行为，从而分析容量衰减和循环稳定性的原因。
四、在负极材料中的应用重点
负极材料也是 XRD 的重要应用方向。石墨、硬碳、硅碳材料、钛酸锂、金属氧化物和合金负极材料，都可以通过 XRD 进行结构分析。
对于石墨材料，XRD 可用于分析石墨化程度、层间距和晶体完整性。石墨化程度越高，材料的导电性和嵌锂性能通常越稳定。对于硬碳材料，由于其结构相对无序，XRD 图谱中常表现为较宽的衍射峰，但仍可以通过峰位和峰形变化分析微晶结构特征。
硅基负极材料在充放电过程中容易发生体积膨胀和结构变化。XRD 可以帮助判断材料中晶态硅、非晶硅、氧化硅及复合相的存在情况，也可以分析热处理、球磨、碳包覆等工艺对材料结构的影响。
五、在固态电解质中的应用重点
固态电池材料对结构稳定性要求很高，因此 XRD 在固态电解质研究中非常重要。常见固态电解质包括氧化物固态电解质、硫化物固态电解质、卤化物电解质和聚合物复合电解质。
以氧化物固态电解质为例，LLZO、LATP、LAGP 等材料在烧结过程中可能出现不同晶型或副产物。XRD 可以判断目标相是否形成，是否存在杂相，以及烧结温度和掺杂元素是否合适。对于陶瓷类固态电解质，晶相纯度会直接影响离子电导率和界面稳定性。
硫化物固态电解质通常对水氧敏感，样品暴露在空气中容易发生反应。因此进行 XRD 测试时，往往需要使用密封样品台、惰性气氛转移装置或手套箱配合操作，避免样品在测试前发生变质。通过 XRD 分析，可以评估球磨、热处理和掺杂对离子导电结构的影响。
六、在催化材料和光伏材料中的应用重点
在氢能和电催化领域，XRD 常用于分析催化剂的晶相组成和结构稳定性。燃料电池催化剂、析氢催化剂、析氧催化剂、二氧化碳还原催化剂等，通常涉及金属、合金、氧化物、硫化物、磷化物和碳基复合材料。XRD 可以判断活性相是否形成，金属颗粒是否晶化，反应前后是否发生结构变化。
在光伏材料中，XRD 可用于分析钙钛矿材料、硅基材料、透明导电氧化物薄膜和其他功能薄膜的晶相、择优取向和稳定性。对于钙钛矿光伏材料，晶体质量和相稳定性会直接影响器件效率和寿命，因此 XRD 是常用的结构检测手段。
七、在生产质检中的应用重点
新能源材料从实验室走向产业化后，批次稳定性非常关键。X射线衍射仪在企业质检中主要用于来料检验、过程控制、成品检测和异常分析。
例如正极材料生产企业可以建立标准 XRD 图谱，用于判断每批产品的晶相是否一致；固态电解质企业可以用 XRD 检查烧结后是否形成目标晶相；催化剂企业可以用 XRD 判断活性相是否稳定。如果某一批产品容量下降、循环变差或性能异常，XRD 可以快速帮助判断是否存在结构方面的问题。
相比单纯的化学成分检测，XRD 更能反映材料内部结构是否符合要求。对于新能源材料企业来说，它既是研发工具，也是质量控制工具。
八、测试注意事项
新能源材料种类多，样品性质差异大，因此 XRD 测试前要重视样品处理。普通粉末样品应充分研磨并均匀铺样，保证样品表面平整，减少颗粒粗大和择优取向带来的误差。
对于易吸水、易氧化或空气敏感样品，应采用密封样品架或惰性气氛保护。对于薄膜和极片样品，应根据样品厚度、基底材料和测试目的选择合适的测试模式。对于微弱杂相分析，应适当降低扫描速度，提高信噪比，避免遗漏少量杂相。
九、总结
X射线衍射仪在新能源材料领域的核心价值，是从晶体结构和物相组成角度解释材料性能差异。它可以帮助研发人员判断合成路线是否成功，帮助工艺人员优化烧结、掺杂、包覆和热处理条件，也可以帮助企业质检部门判断产品批次是否稳定。
随着锂电池、钠电池、固态电池、氢能催化和光伏材料持续发展，材料结构控制将越来越重要。XRD 作为基础而关键的结构分析设备，将在新能源材料研发、工艺优化和产业化检测中继续发挥重要作用。
