在实验室里经常出现这样的情况：同一份配方、同一条升温曲线、同一台设备，今天做出来的样品结晶良好，过两周再做却颜色发暗、物相混杂。多数人第一反应是怀疑原料批次，但真正的原因往往藏在两个被忽视的环节里 —— 炉内气氛纯度和恒温区的实际温场分布。管式炉之所以能成为材料研究的核心设备，靠的不是温度上限有多高，而是它能把这两件事做到可控。
一、气氛控制：决定材料能否成型的隐形变量
管式炉的密闭腔体让通气成为可能，但通气不等于气氛纯净。
首先是残氧问题。石英管或刚玉管在装样后管内充满空气，直接通惰性气体只是稀释，并不能彻底置换。正确做法是先抽真空至 10 帕以下，再回充氩气或氮气，重复两到三次，这种 "抽充循环" 能把残氧降到百万分之十以下。若设备不带真空泵，则需以三倍管体积以上的流量持续吹扫 20 到 30 分钟，再开始升温。很多金属粉末烧结出现表面发黑，就是升温阶段残氧尚未排净所致。
其次是密封件的耐温边界。管式炉两端法兰通常使用氟橡胶或硅橡胶 O 形圈，长期工作温度不宜超过 200 摄氏度。当炉管较短或恒温区靠近端口时，法兰会被烤到超温，密封圈硬化开裂，空气从缝隙缓慢渗入。解决办法是加装水冷法兰，或选择更长的炉管让端口远离热区。
第三是气体流向与流量。流量太小，反应生成的水汽、氨气、有机挥发物无法及时带出，会在低温段冷凝回流污染样品；流量太大，则会带走热量造成温场偏移，同时降低源物质的有效停留时间。一般实验室常用规格在每分钟 50 到 200 毫升，具体需按管径和反应类型标定，并用质量流量计而非转子流量计控制，后者精度不足且受气体密度影响明显。
还原性气氛需要格外谨慎。氢气使用前必须确认管路无泄漏、尾气有燃烧或吸收装置，并全程用惰性气体前后置换。氢氩混合气 (体积分数 5% 到 10% 氢) 在多数还原场合已足够，安全性明显优于纯氢。
二、温场调试：显示温度不等于样品温度
控温仪上显示的数值，只是热电偶所在位置的温度，并不代表样品实际经历的温度。两者相差 20 到 50 摄氏度非常常见。
恒温区长度必须实测。方法是在室温下将一支移动式热电偶沿炉管轴向逐点插入，间隔 20 毫米记录一次，升至目标温度稳定后绘制轴向温度曲线，把偏差在正负 5 摄氏度以内的区间定义为有效恒温区。多数单温区管式炉的有效恒温区只有炉膛长度的三分之一，把样品放在几何中心以外的位置，结果自然无法重复。
热电偶的安装深度和位置同样关键。控温热电偶应贴近炉管外壁的加热元件区域，而样品温度建议另设一支监控偶直接靠近坩埠。两者形成主控加监测的双回路，可以长期记录偏差量，一旦偏差突然增大，通常意味着热电偶老化或元件局部失效。
多温区设备的调试更依赖交叉验证。双温区管式炉在化学气相沉积中，上游温区负责源物质挥发，下游温区负责沉积生长，两区之间存在过渡段。若过渡段过短，温度梯度陡峭，气相物质来不及充分输运就已冷凝；若过短的恒温区又与实际样品位置错开，沉积产物就会呈现明显的厚度不均。实测梯度曲线后再确定样品摆放坐标，比反复调整工艺参数有效得多。

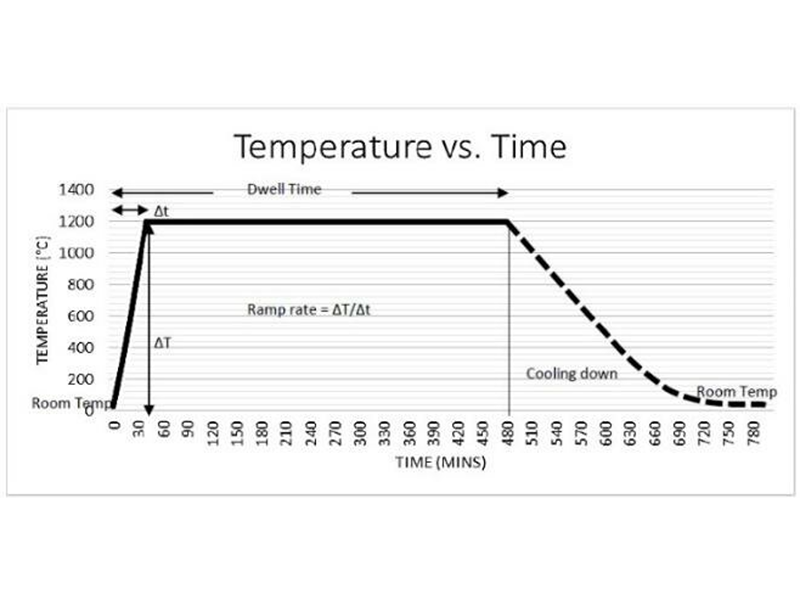

升降温速率也影响温场均匀性。快速升温时，炉管内壁与中心存在明显温差，壁面已达设定值而样品仍滞后。对石英管，建议每分钟 5 到 10 摄氏度；刚玉管热震性能较差，不宜超过每分钟 5 摄氏度。高温段更应放缓，并在目标温度增加 30 分钟以上的均温保持，让整个截面达到热平衡。
三、把可复现变成一套固定动作
真正稳定的实验，靠的是流程固化而不是经验直觉。
每次实验记录六项参数：装样位置距管口的距离、气体种类与流量、抽充置换次数、升温程序全段、监控偶与控温偶的实测偏差、降温方式。这些数据积累三个月，就能建立属于本实验室的设备特征档案。
设备端建立三项周期性检查：每季度校准热电偶，每半年检查密封圈与法兰水冷，每年测一次轴向温场曲线。加热元件出现表面剥落、电阻值上升超过初始值 15% 时应整组更换，单根替换会造成温场倾斜。
炉管本身也有寿命。石英管在 1000 摄氏度以上长期使用会析晶失透，变白发脆后应立即停用；刚玉管在急冷急热或碱性熔盐侵蚀下容易产生细微裂纹，可通过通气保压观察压降判断是否泄漏。
管式炉的技术门槛并不在设备本身，而在使用者是否愿意把气氛纯度和温场分布当作独立变量去测量和管理。当这两项被量化后，高温实验才从碰运气变成可预测、可复制的工程过程。
