锂电池是当前新能源领域最重要的储能载体，从消费电子到动力汽车，再到大规模储能电站，锂电池的性能表现直接决定了整个产业链的技术上限。而在锂电池的材料筛选、结构优化和寿命评估过程中，电化学工作站是无可替代的核心测试平台。它能够精确控制电极的电位与电流，并同步采集反应过程中的电化学信号，为科研人员和工程师提供从原子尺度到器件尺度的关键数据。本文将系统介绍电化学工作站在锂电池研发中的主要应用方向和典型测试方法。
一、正负极材料的电化学表征

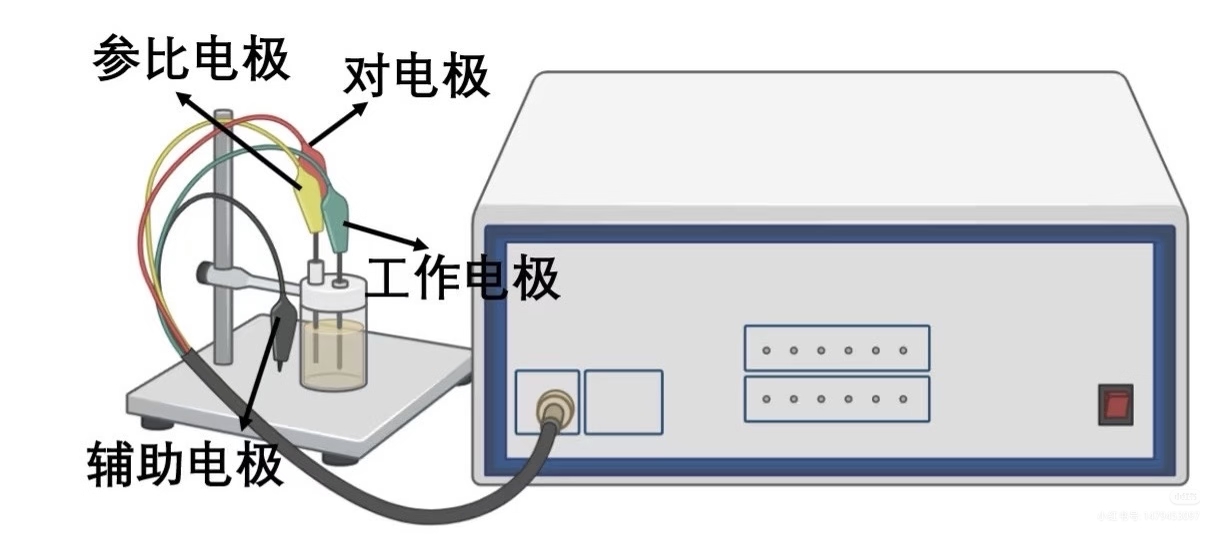

在锂电池研发的最上游环节，正极材料和负极材料的电化学性能是决定电池容量、倍率和寿命的根本因素。研究者通常需要将新合成的活性材料制成扣式电池或三电极半电池，通过电化学工作站进行系统的表征。
循环伏安法是最常用的初筛手段。将扫描电位区间设定在材料的工作电压范围内，以每秒零点一到零点五毫伏的低扫速缓慢扫描，可以清晰观察到氧化还原峰的位置、峰形和可逆性。峰电位差反映了电极过程的极化程度，峰电流的对称性则反映了嵌锂脱锂反应的可逆程度。对于层状氧化物、尖晶石、橄榄石和三元材料等不同体系，循环伏安曲线呈现出各自特征化的指纹，可以直接判断材料的相变机理和电化学活性。
恒电流充放电测试则用于量化材料的比容量和倍率性能。通过设定不同的电流倍率，从零点一 C 直到十 C 甚至更高，可以绘制出材料的倍率曲线，评估其在快充快放场景下的容量保持能力。对于需要开发高倍率电池的应用场景，这类测试是不可跳过的关键步骤。
二、交流阻抗谱与电池内阻分析
锂电池的内阻由欧姆电阻、电荷转移电阻和扩散阻抗三部分组成，它们分别对应电池的高频、中频和低频阻抗行为。电化学工作站通过施加小幅正弦扰动电压并测量对应的电流响应，绘制出奈奎斯特图和波德图，可以将上述三种阻抗成分清晰分离。
欧姆电阻主要由电解液和集流体贡献，反映在阻抗谱的高频截距上。电荷转移电阻对应中频区的半圆弧，其大小与电极表面反应动力学直接相关，是评估固体电解质界面膜质量的关键指标。低频区的斜线则对应锂离子在活性材料内部的固相扩散，斜率的变化反映了扩散系数的差异。
在电池老化研究中，交流阻抗谱测试可以在不同循环圈数、不同存储条件下反复采集，构建出内阻演化的时间序列。这种非破坏性的诊断方法对锂电池健康状态评估和剩余寿命预测具有极高的应用价值，目前已被广泛应用于动力电池的在线管理系统。
三、固体电解质界面膜的形成与稳定性研究
在锂电池首次充电过程中，电解液会在负极表面发生分解，形成一层由无机盐和有机聚合物组成的薄膜，即固体电解质界面膜。这层膜的质量直接决定了电池的库仑效率、循环寿命和安全性能。
电化学工作站可以通过多种手段对界面膜进行研究。计时电流法在恒定电位下记录电流随时间的衰减曲线，衰减的快慢反映了膜的钝化能力。差分容量分析将充放电曲线对电压求导，得到 dQ/dV 曲线，可以清晰观察到不同电压区间下的相变和副反应。对于研究新型电解液添加剂或人工界面膜工艺，这些电化学表征手段是必不可少的验证工具。
四、动力学参数的精确测定
锂离子在电极材料中的扩散系数是评估电池倍率性能的核心动力学参数。恒电流间歇滴定技术通过施加短脉冲电流后长时间静置，测量电位弛豫过程，结合材料的几何参数即可计算出扩散系数。电位阶跃法则通过施加小幅电位阶跃并记录电流响应，同样可以获得扩散系数。
对于扫描电压法，扫速与峰电流之间存在特定的定量关系。峰电流与扫速平方根成正比说明反应受扩散控制，与扫速一次方成正比则说明反应受吸附控制。这些定量分析能够帮助研究者深入理解电极反应机理，指导材料的结构设计和改性方向。
五、电池老化与失效机理研究
锂电池在长期循环和存储过程中会发生容量衰减、内阻增大和析锂等老化行为。电化学工作站通过长循环测试配合定期的阻抗谱和差分容量分析，可以构建完整的老化图谱，识别出主导失效模式。
析锂是快充和低温使用场景下的常见故障，会造成不可逆容量损失和潜在的安全隐患。通过分析充电过程中的电压平台和放电起始阶段的电位回弹，可以判断是否发生析锂现象。对于三元正极的过渡金属溶解、硅负极的体积膨胀、硫正极的多硫化物穿梭等特定失效机理，都可以通过针对性设计的电化学测试方案进行诊断。
六、全电池性能验证与工艺优化
在扣式电池筛选出高性能材料体系后，需要放大到软包或方形电池进行工艺验证。此时电化学工作站承担的是标准化测试任务，包括容量标定、倍率测试、循环寿命、自放电率、储存性能等一系列出厂前必测项目。对于大电流软包电池，通常需要配备大电流升压模块或高功率工作站，以支持数十安培甚至上百安培的测试电流。
选型建议
针对锂电池研发的实际需求，选择电化学工作站时应重点关注电位分辨率、电流量程、扫描速度和多通道能力。基础材料研究推荐电位分辨率优于零点一毫伏、电流量程覆盖纳安到安级的高精度机型；成品电池测试推荐大电流工作站；高通量材料筛选场景则应优先考虑多通道并行测试系统，以提升研发效率。搭配自动化电池测试软件和数据分析平台，可以显著缩短从材料合成到电池验证的整体研发周期。
