马弗炉作为实验室的高频高温设备，长期使用过程中难免出现各种故障。控温飘忽、升温缓慢、报警频发、加热失效……这些问题轻则影响实验进度，重则导致样品报废、设备损坏。掌握常见故障的诊断思路和排查方法，可以让实验室人员在第一时间判断问题性质，自行处理简单故障，对于复杂故障也能向售后准确描述现象，缩短维修周期。本文按故障现象分类，系统梳理马弗炉的十大常见问题及解决方案。
一、温度显示异常类故障
故障现象一：开机后温度显示乱跳或显示满量程
开机后控温仪表显示的温度数值不稳定，在大范围内跳变，或者直接显示最大值（通常为9999或类似数字），同时设备不加热。
这类故障最常见的原因是热电偶断路。热电偶是马弗炉的温度感知元件，由两根不同金属丝在测量端焊接而成。当焊点开裂、引线断裂或接线端子松动时，控温仪表接收不到正常信号，会显示乱码或满量程值。排查方法是关闭电源后打开仪表后盖，检查热电偶接线是否松动，必要时用万用表测量热电偶两端的电阻和开路电压。
另一种可能是补偿导线接反或接错。K型热电偶配K型补偿导线，S型配S型，红色端必须接热电偶正极（仪表+），蓝色或绿色端接负极（仪表−）。接反会导致显示值随炉温升高反而下降，或者出现负值。
故障现象二：温度显示正常但与实际温度差异大
仪表显示1000℃，但用便携式热电偶或红外测温仪实测发现实际炉温只有800多度，或者超过1100℃。
主要原因是热电偶老化。热电偶长期在高温下使用，金属丝会发生氧化、晶界腐蚀和成分扩散，热电势特性发生漂移，测量误差逐渐增大。K型热电偶在1000℃下连续使用半年到一年后通常需要校准或更换，S型热电偶寿命较长但同样存在漂移问题。建议每年定期送检校准，发现误差超过允许范围时及时更换。
热电偶插入深度不够也会引起误差。热电偶测量端应深入炉膛中心区域，如果安装时插入过浅，测得的是炉壁附近的温度而非样品所在区域的温度，会出现显示偏低的现象。
二、加热相关故障
故障现象三：通电后完全不加热
接通电源，控温仪表正常显示，设定温度后设备没有任何加热反应，炉温维持在室温。
首先检查空气开关和保险丝。马弗炉的加热回路通常配有独立的保险丝或断路器，长时间使用后可能因接触电阻增大而跳闸。其次检查固态继电器（SSR）或交流接触器。控温仪表通过继电器控制加热回路通断，继电器损坏后即使仪表给出加热信号，加热元件也无法得电。判断方法是设定一个高于当前温度的目标值，观察继电器指示灯是否亮起，听是否有接触器吸合的"咔嗒"声。
加热元件断路是另一常见原因。铁铬铝电阻丝在频繁的高温—冷却循环中容易发生疲劳断裂，硅碳棒在剧烈温度变化中可能开裂。打开炉体后盖，用万用表测量加热元件两端电阻，正常应在几欧姆到几十欧姆之间，断路会显示无穷大。
故障现象四：升温速度明显变慢
以前30分钟能升到1000℃，现在需要60分钟以上，并且越往高温段升温越慢。
最常见的原因是加热元件部分老化。铁铬铝电阻丝随着使用时间增长，电阻值会逐渐增大，发热功率下降。如果是双组电阻丝并联或串并联结构，其中一组断路也会导致总功率减半，升温速度明显下降。
炉膛保温层失效也会显著影响升温速度。耐火纤维炉膛长期高温下会发生收缩和粉化，外壳温度异常升高，热损失增大。检查方法是炉温稳定后用红外测温仪测量炉壳外表面温度，超过60℃说明保温性能下降。
供电电压偏低同样会造成升温缓慢。马弗炉额定工作电压为220V或380V，电网电压低于额定值5%以上时，发热功率会按电压平方比下降，升温时间显著延长。建议配备稳压器或避开用电高峰时段使用。
故障现象五：加热持续不停温度持续上升
设定温度后炉温达到目标值仍继续上升，最终触发超温报警或损坏样品。
这是非常危险的故障，根本原因是控温回路失控。最常见的是固态继电器击穿短路，继电器内部开关元件烧毁后处于常通状态，加热回路始终通电。仪表虽然不再发出加热信号，但继电器无法断开。
控温仪表内部故障也可能导致持续加热，比如输出模块损坏后始终输出加热信号。这种故障必须配合超温保护系统才能避免设备损坏，因此马弗炉的独立超温保护功能不可省略。一旦发生这类故障，应立即手动切断总电源，待炉温降至安全范围后再检查维修。
三、报警类故障
故障现象六：超温报警频繁触发
设备工作过程中频繁触发超温报警，强制断电后温度又恢复正常，反复出现影响实验进行。
如果实际炉温确实超过了报警设定值，需要检查PID参数。PID控制器的比例（P）、积分（I）、微分（D）三个参数需要根据炉膛特性匹配调整，参数不合适会导致温度超调过大。多数智能仪表支持自整定功能，开启后仪表会自动测试炉膛响应特性并计算最优参数，整定过程通常需要30分钟到2小时。
如果实际温度并未超标，则可能是超温保护热电偶故障，或者超温设定值过低。超温报警一般独立于控温热电偶单独设置，热电偶老化后测量值偏高会引起误报。建议先核实超温保护设定值是否合理，通常设定为最高工作温度加50到100℃。
故障现象七：开机后立即报警无法启动
接通电源后控温仪表立即显示报警，无法进入正常工作状态。
绝大多数情况是断偶报警。仪表检测到热电偶信号异常（开路、短路或信号值超出正常范围）时会主动报警保护设备。处理方法是检查热电偶接线，重新插紧或更换。
部分高端型号还有炉门未关报警、缺水报警（水冷型）、过载报警等。仔细查看仪表显示的报警代码，对照说明书可以快速定位故障部位。
四、机械结构类故障
故障现象八：炉门关闭不严密封失效
炉门无法完全闭合，或者闭合后仍有明显缝隙，高温下能感到热气从缝隙喷出。
最常见的是炉门密封圈老化变形。马弗炉炉门密封通常采用耐高温陶瓷纤维绳或硅酸铝棉，长期高温和反复开合后会硬化、收缩或脱落。处理方法是清理密封槽内的残余密封材料，重新填入同规格密封材料，确保填充均匀致密。
炉门铰链变形或锁紧机构松动也会导致密封不严。长时间使用后炉门可能因自重下垂，锁紧螺栓也可能磨损。需要重新调整铰链位置或更换锁紧组件。
故障现象九：炉膛内壁出现裂纹或剥落
打开炉门发现炉膛内壁有明显裂纹，或者纤维炉膛表面出现絮状剥落、底部堆积纤维碎屑。
耐火纤维炉膛的轻微表面剥落属于正常老化现象，不影响使用，但需要定期清理炉底碎屑，避免污染样品。如果出现深度裂纹，特别是贯穿性裂纹，说明炉膛保温层已经严重损坏，必须停机检修或更换炉膛。
裂纹产生的主要原因有：升降温速率过快导致热应力过大；样品溢出腐蚀炉壁；外部撞击；首次使用前未进行烘炉。后续使用中要严格按照说明书规定的升温速率操作，避免短时间内温度大幅变化。
故障现象十：炉壳外壁异常发烫局部变色
设备工作时炉壳某个部位温度异常高，甚至烫手，长时间使用后该部位油漆变色或起泡。
这是局部保温失效的典型表现。可能是内部保温层在某个区域出现塌陷、移位或粉化，导致该区域热量直接传导到外壳。多发生在炉门四周、热电偶安装孔附近和加热元件接线端子附近。
处理方法是停机后联系厂家或专业维修人员检修，更换损坏的保温层。继续使用不仅安全风险大，热量损失还会显著增加电费成本。
故障预防与日常维护
定期维护是降低故障率的最有效手段。建议每季度进行一次设备检查：清理炉膛碎屑、检查热电偶安装、紧固电气接线、测试控温精度、检查炉门密封。每年进行一次深度维护：校准热电偶、检测加热元件电阻、检查保温层状态、更换老化耗材。

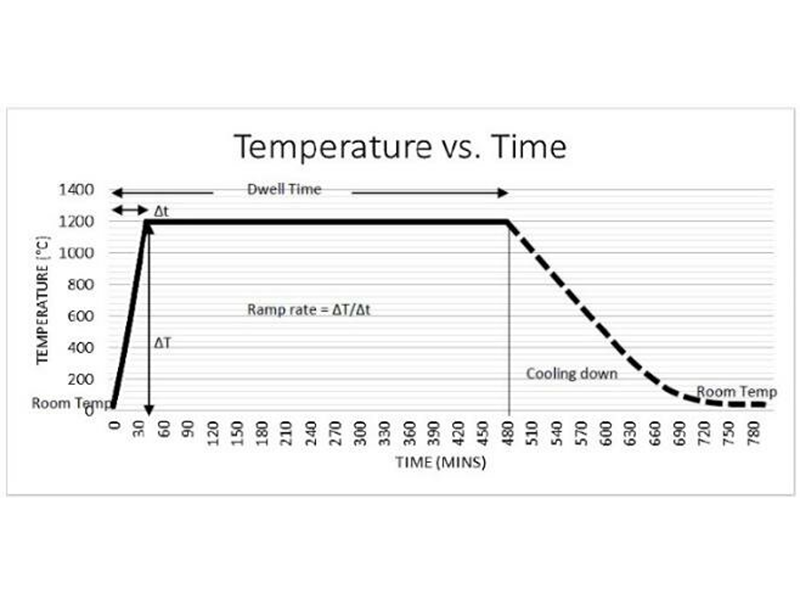

操作规范同样重要。严格按照升降温曲线操作，避免空炉急速升温到极限温度；样品装载前检查容器是否破损，防止溢出；不在还原气氛或腐蚀性气氛下使用普通马弗炉；长期不用时通电烘干一次后再断电存放。
